Импульсный металлодетектор KEVAR-300

Импульсный микроконтроллерный металлодетектор KEVAR–300 предназначен для обнаружения объектов из черных и цветных металлов в грунте и скальных породах. Металлодетектор не имеет органов управления, и принадлежит к категории полностью автоматических устройств. Металлодетектор является высокотехнологичным изделием и реализует принцип «включил и пошел», использует адаптивный алгоритмом автоматической настройки, а также имеет систему отстройки от эл.магнитных помех.

Работа данного металлодетектора основывается на импульсном принципе обнаружения металлов. Основным достоинством данного метода является отсутствие влияния состава грунта на результаты поиска, отсутствие ложных срабатываний прибора и гарантированное обнаружение металла. Все армии мира используют металлодетекторы, работающие на таком принципе.

Прибор компактен и легок, быстро приводится в рабочее положение, идеально подходит для скрытного перемещения, работоспособен в широком диапазоне температур и питающих напряжений.

Краткое описание:

Характеристики:

Максимальная глубина обнаружения объектов в грунте:

Крышка от пивной бутылки 12 см
Гвоздь 100мм 25 см
5 копеек СССР 15 см
Кофейная банка 250 гр 60 см
Подкова, пистолет 50 см
Солдатская каска 70 см
Стрелковое оружие 80 см
Трубы большой протяженности в ж/б коробе 1 м

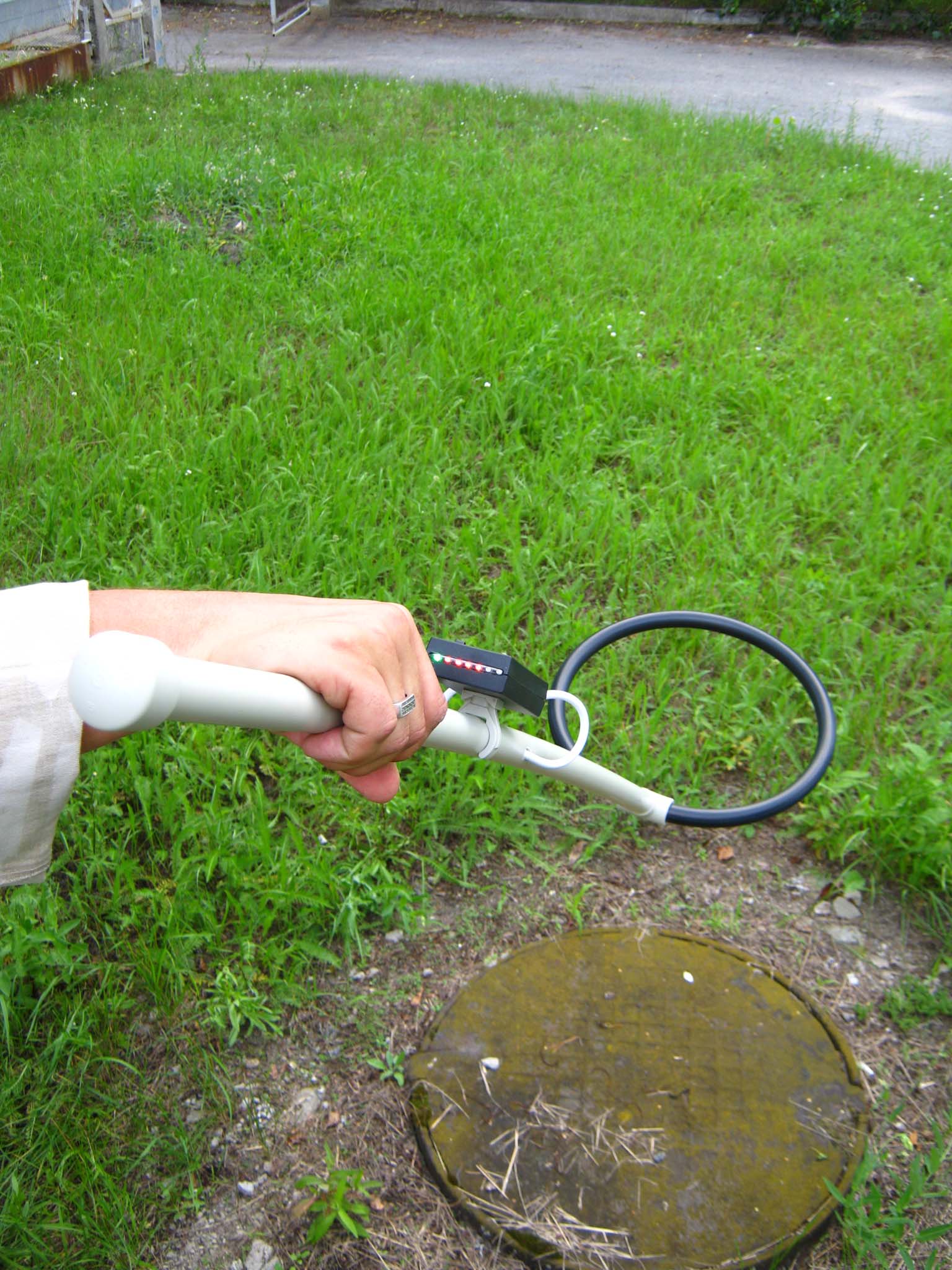

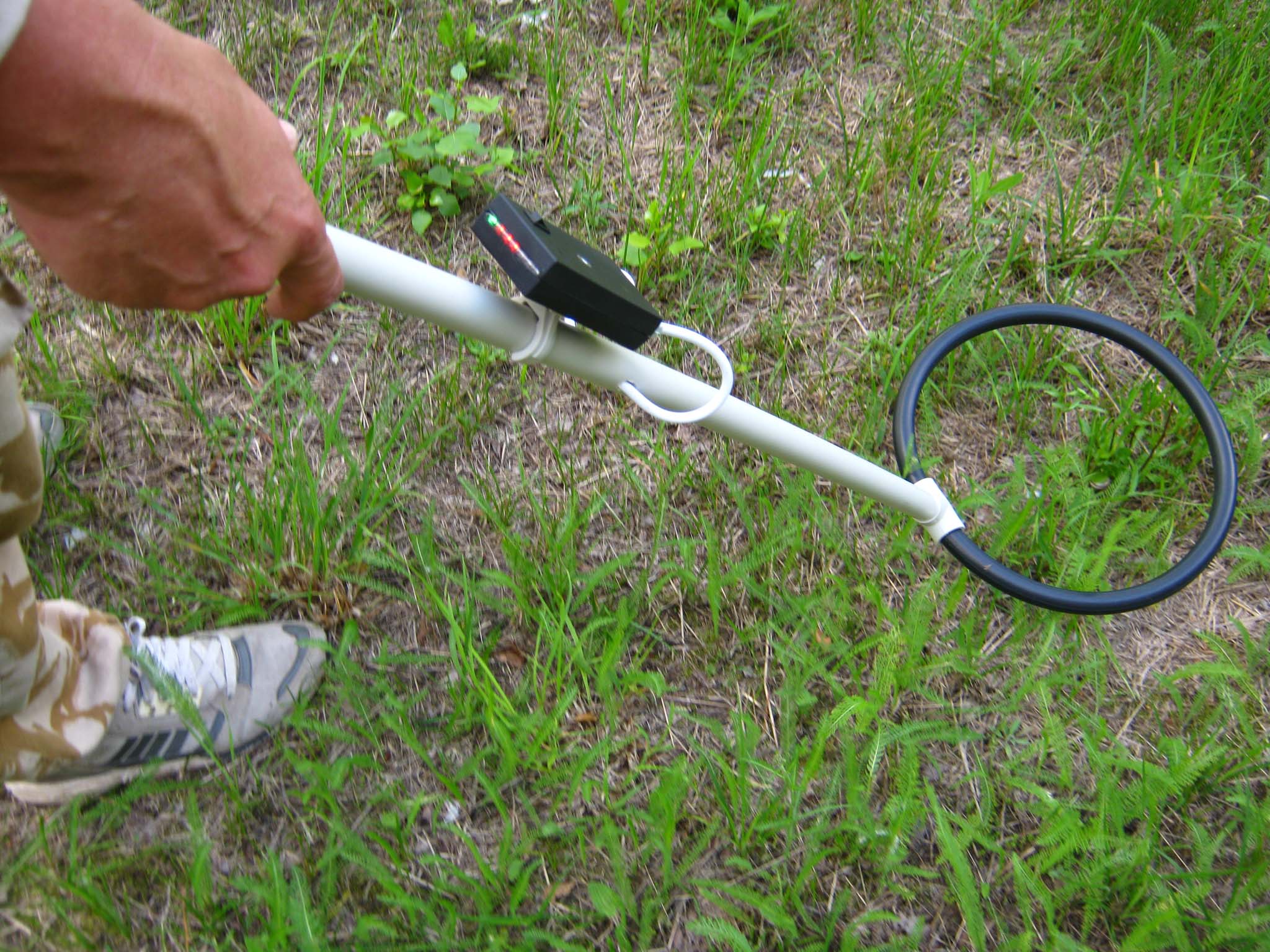

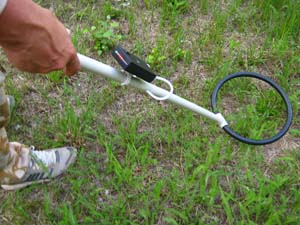

Работа с металлодетектором:

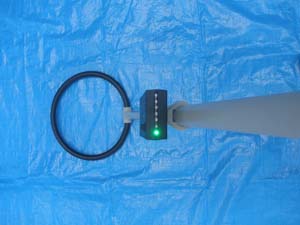

Перед включением прибора, необходимо вставить элементы питания в батарейный отсек (+) вниз и поднять катушку прибора на 1-1.5 м над землей, после чего перевести выключатель питания в положение (ON). На передней панели прибора, в левом углу шкалы засветится зеленый светодиод, а на шкале уровня сигнала появится бегущий огонек красного цвета. По окончанию автонастройки металлодетектора, должен светится только зеленый светодиод контроля батареи. После этого, прибор можно опустить и приступать к поиску.

Прибор во время работы анализирует уровень поступающего сигнала, и при появлении постоянного уровня сигнала осуществляет точную подстройку. По этой причине, не следует держать длительное время катушку прибора над мишенью, в таком случае, при дальнейшей работе, чувствительность прибора уменьшится на промежутке времени, равном времени нахождения катушки прибора над металлом.

Зеленый светодиод контроля батареи при нормальном состоянии батареи светится непрерывно, а при разряде батареи ниже критического уровня (около 7 вольт) начинает моргать. При этом элементы питания необходимо заменить на новые.

При длительном хранении, элементы питания следует извлечь из прибора.

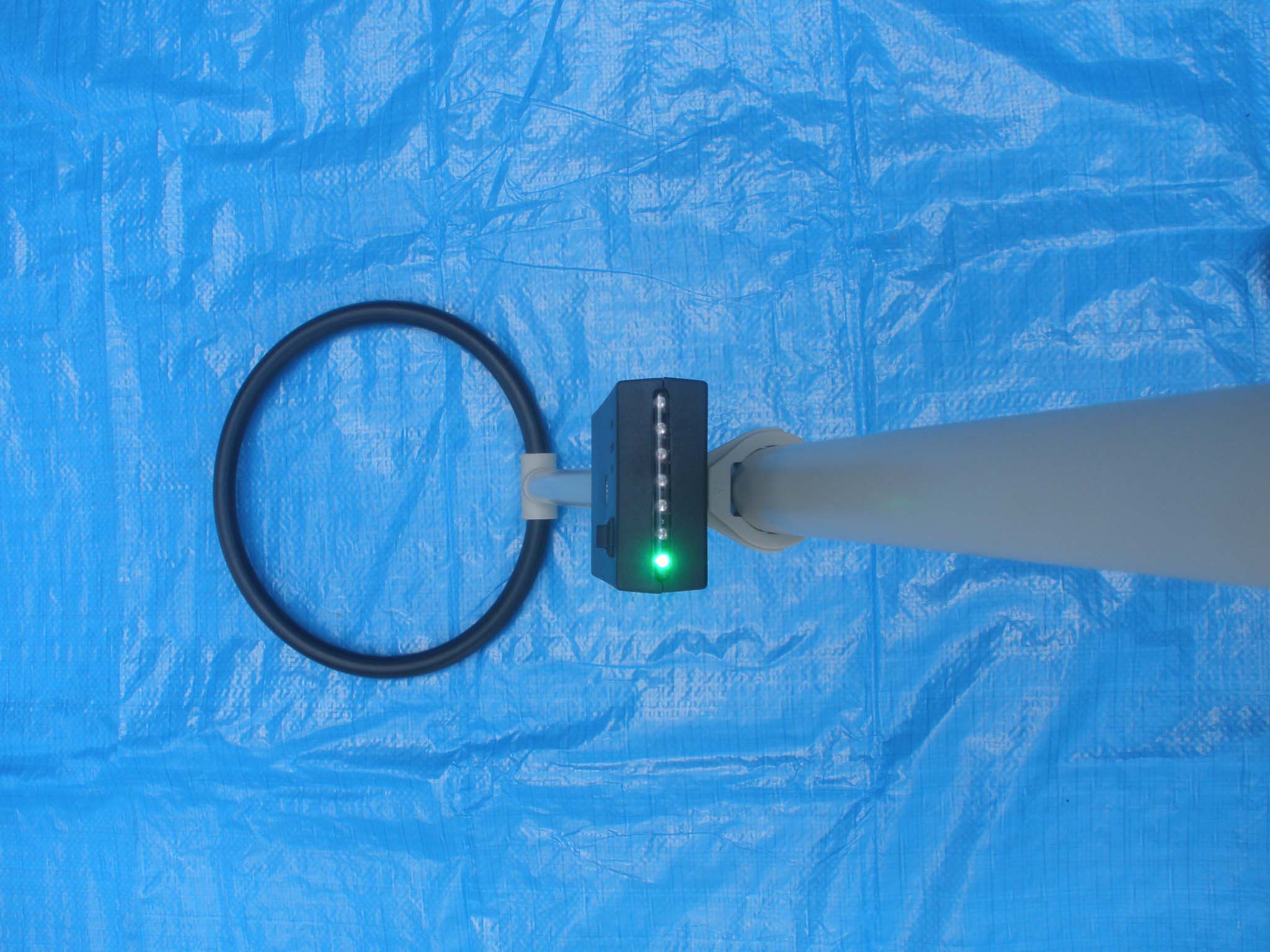

При приближении к металлическому предмету катушки прибора, засветятся светодиоды шкалы индикации, и зазвучит звуковой сигнал, частота которого пропорциональна уровня сигнала от объекта.

Следует заметить, что при перемещении катушки прибора с большой скоростью в вертикальной плоскости, появляется сигнал, по причине воздействия на катушку магнитного поля Земли.

История создания прибора

Представленный прибор имеет пятилетнюю предысторию и своих предшественников.

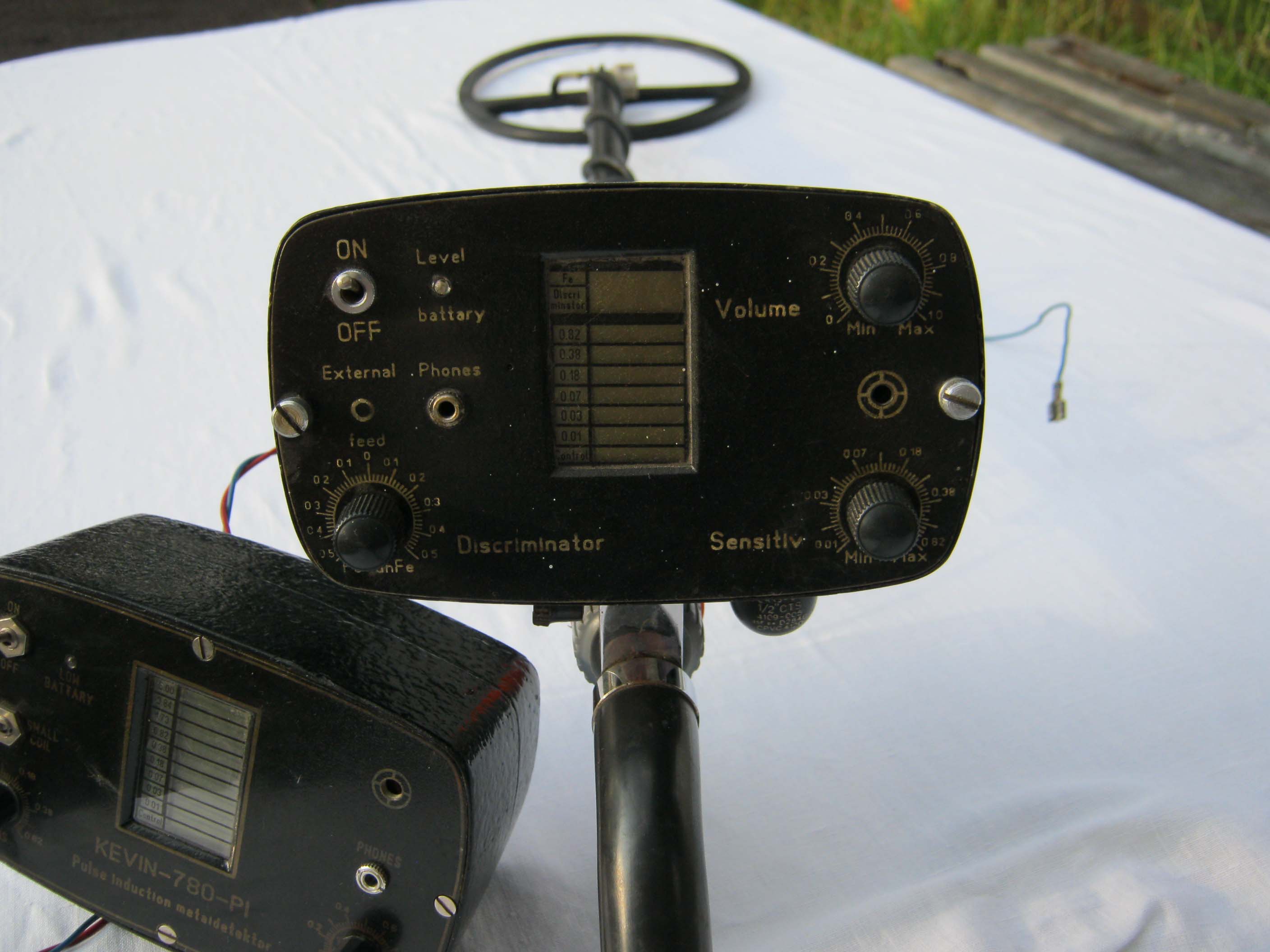

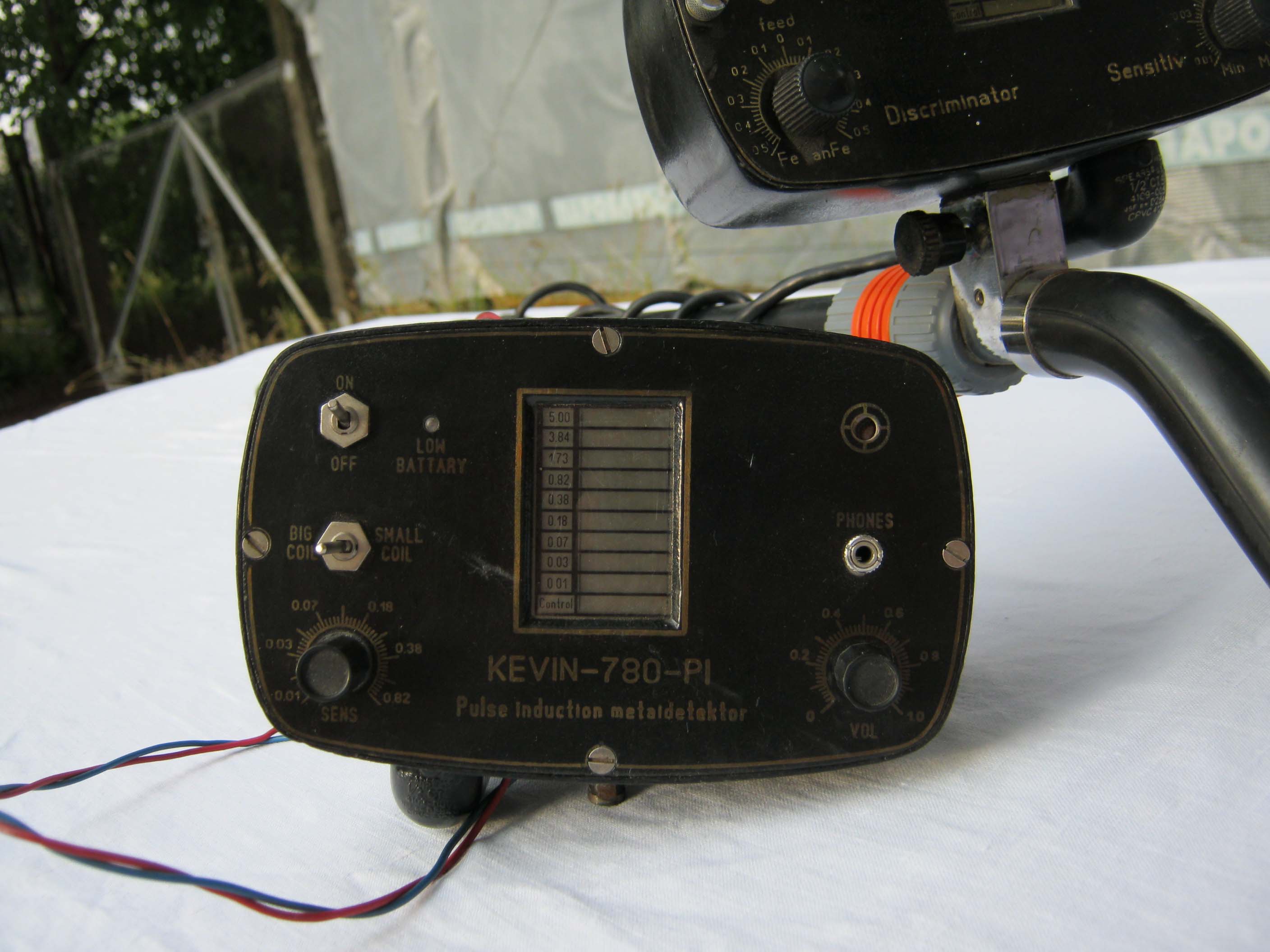

У истоков стоят наши первые эксперименты с импульсным принципом обнаружения, и наши первые приборы KEVIN – 780PI c двумя катушками 300 и 780 мм (максимальными глубинами обнаружения 1 и 2 м соответственно).

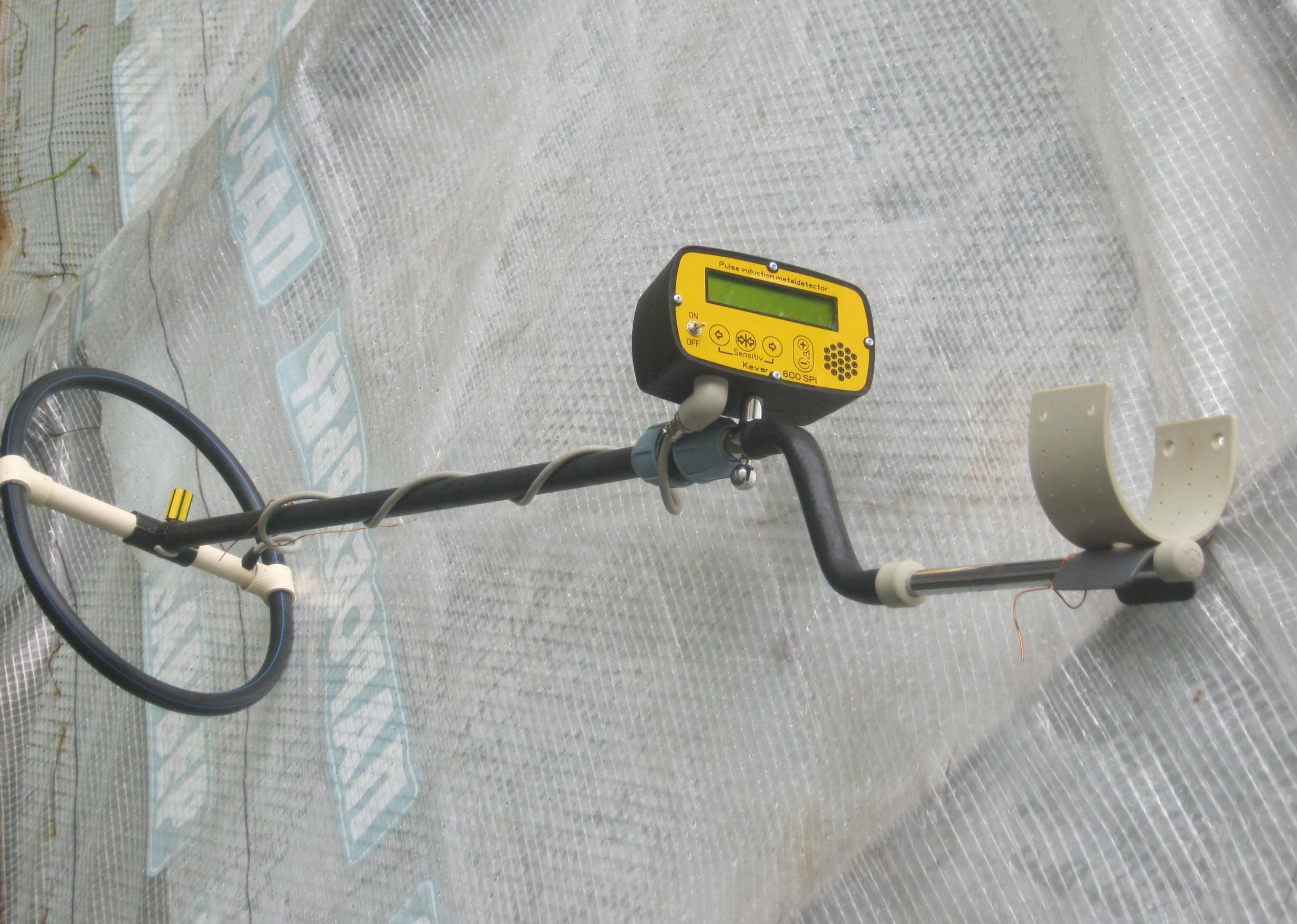

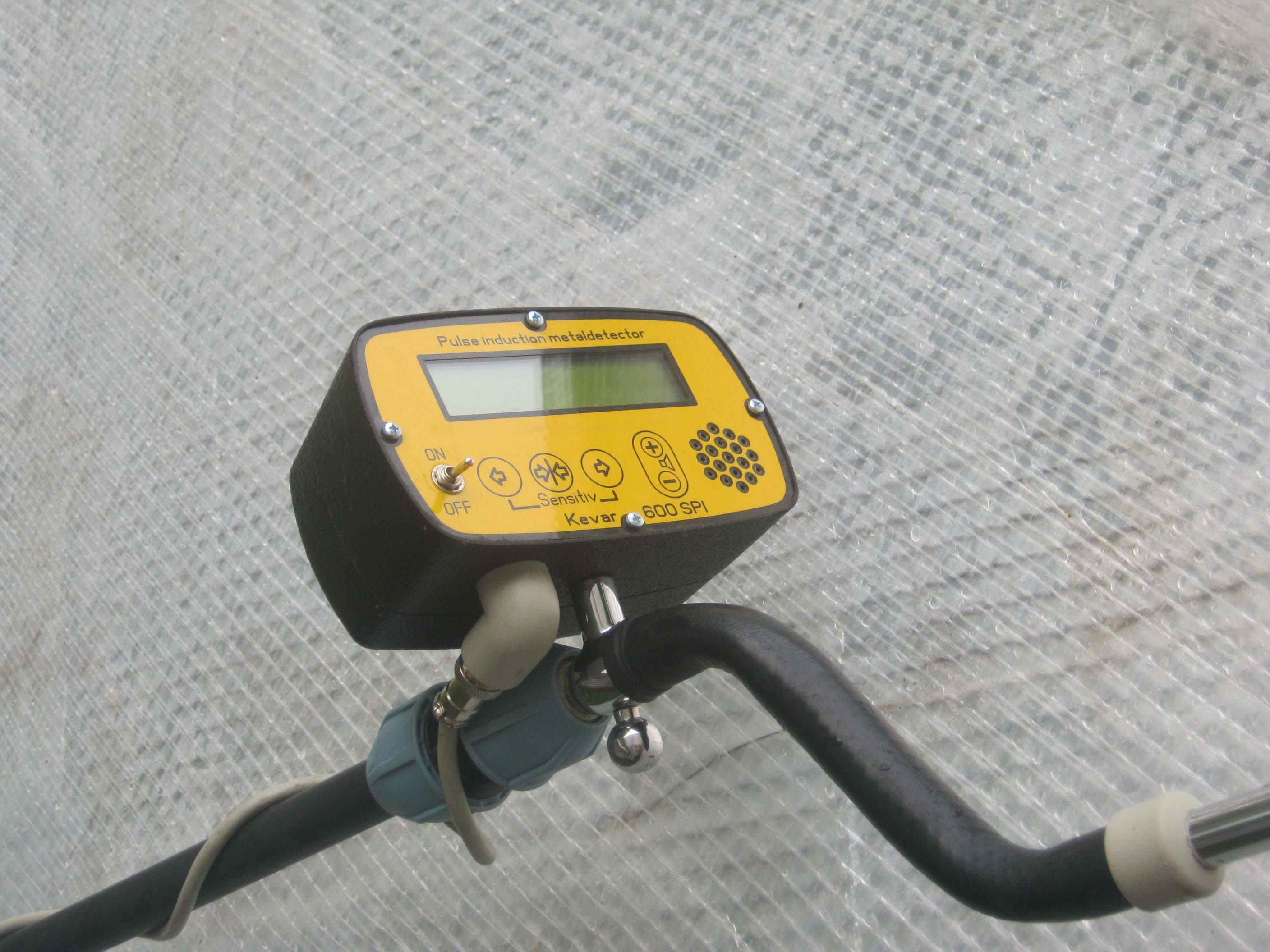

Это были разработки на дискретной элементной базе: 12 интегральных микросхем, куча транзисторов, 2 этажа плат и индивидуальная настройка каждого прибора. Исключительно ручная работа, всего было изготовлено 2 прибора. После этой пробы пера, было принято решение осваивать микроконтроллеры, результатом чего явился микропроцессороый KEVAR – 600SPI. Это также глубинник до 2 метров с селективной малой катушкой, оборудованной магнитометрическим датчиком железа. Он выпускался нами на протяжении 2 лет.

Однако трудоемкая технология, из-за значительной доли ручного труда в процессе производства, не позволила сделать прибор дешевым и массовым изделием.

На основании накопленного опыта, и общения с опытными поисковиками, начал вырисовываться образ того массового народного прибора, который по соотношению цена/качество устроил бы большинство покупателей.

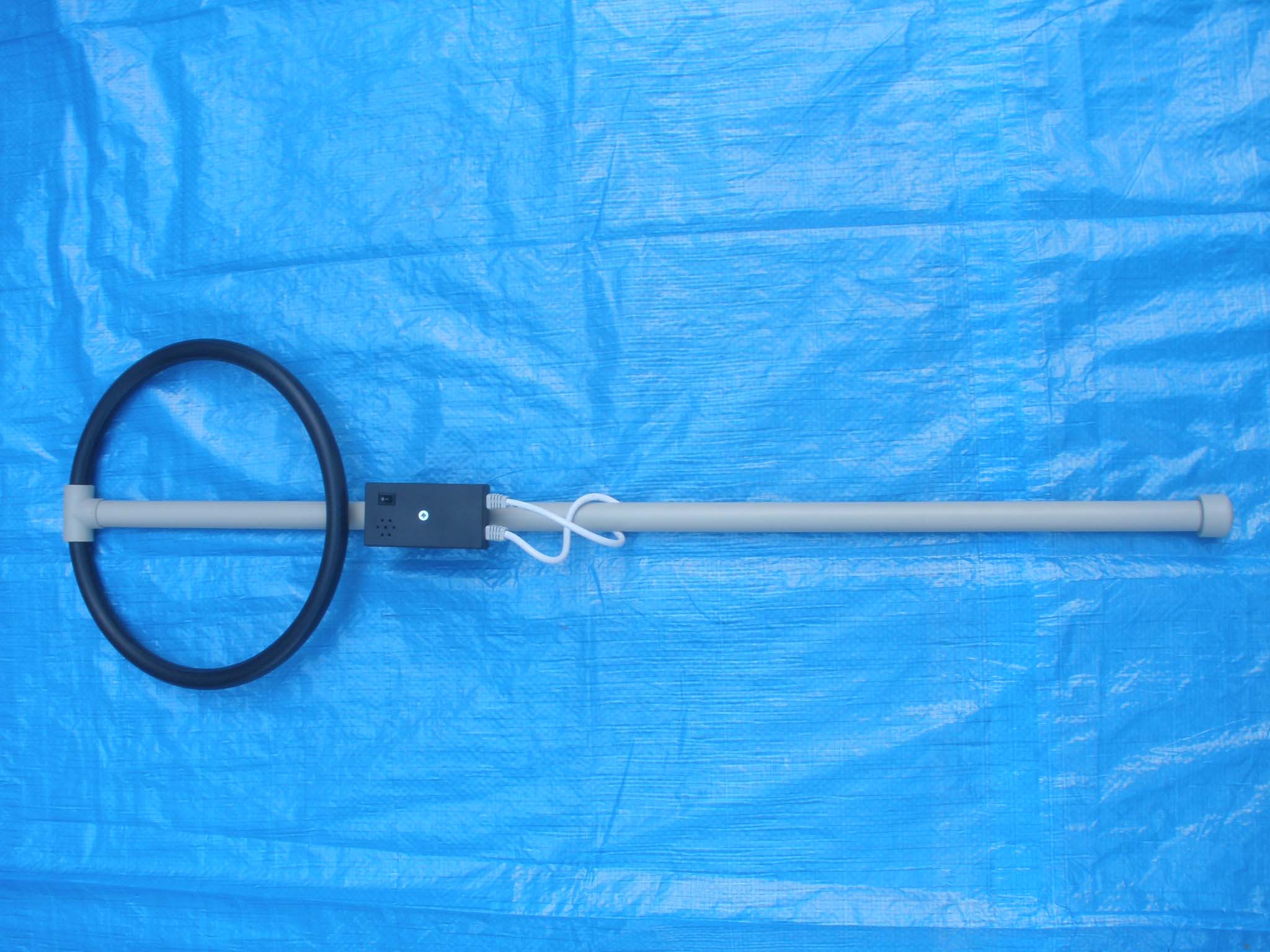

Итак, представляем Вашему внимаю нашу последнюю модель - микроконтроллерный импульсный металлодетектор KEVAR – 300PI.

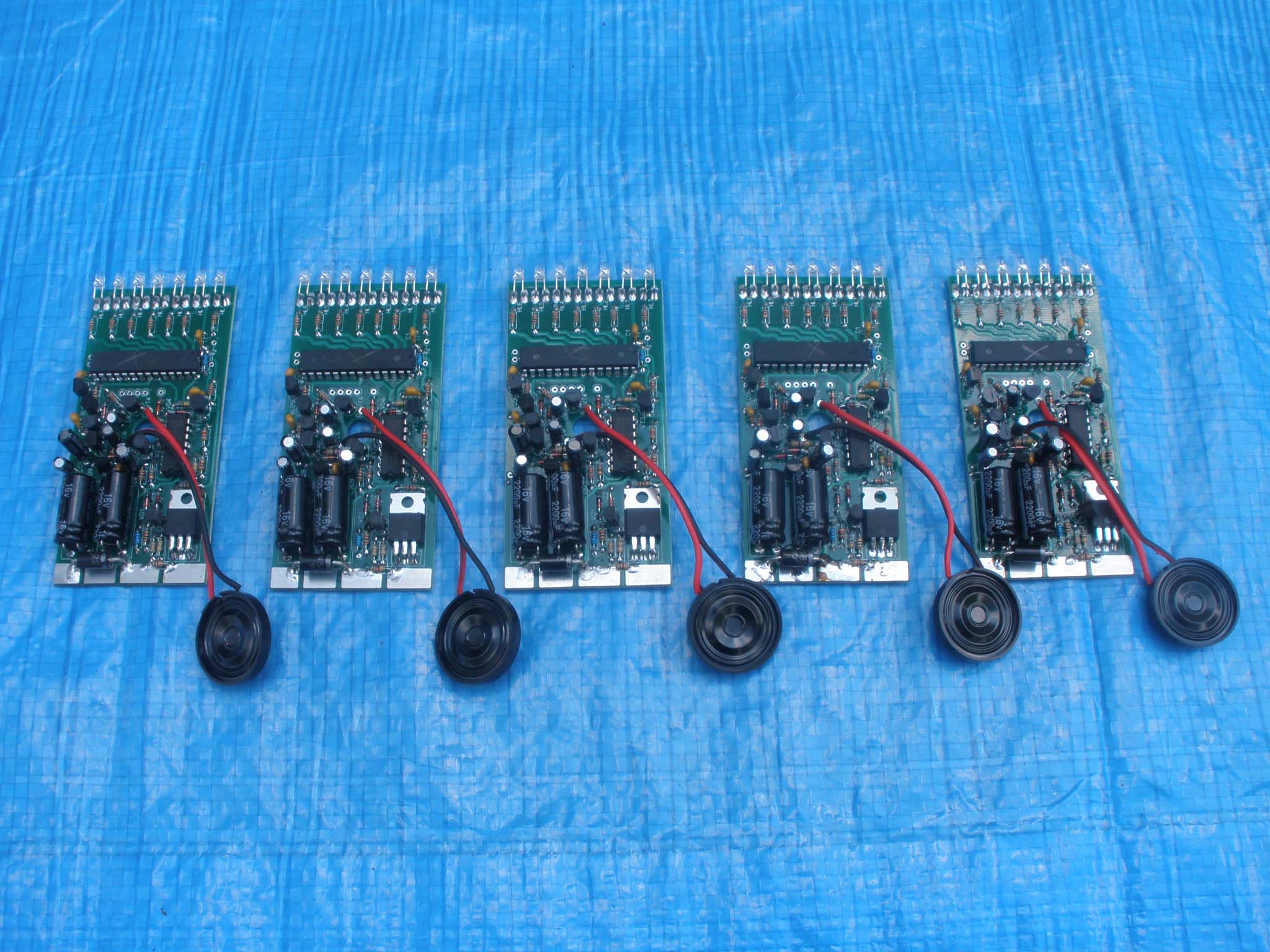

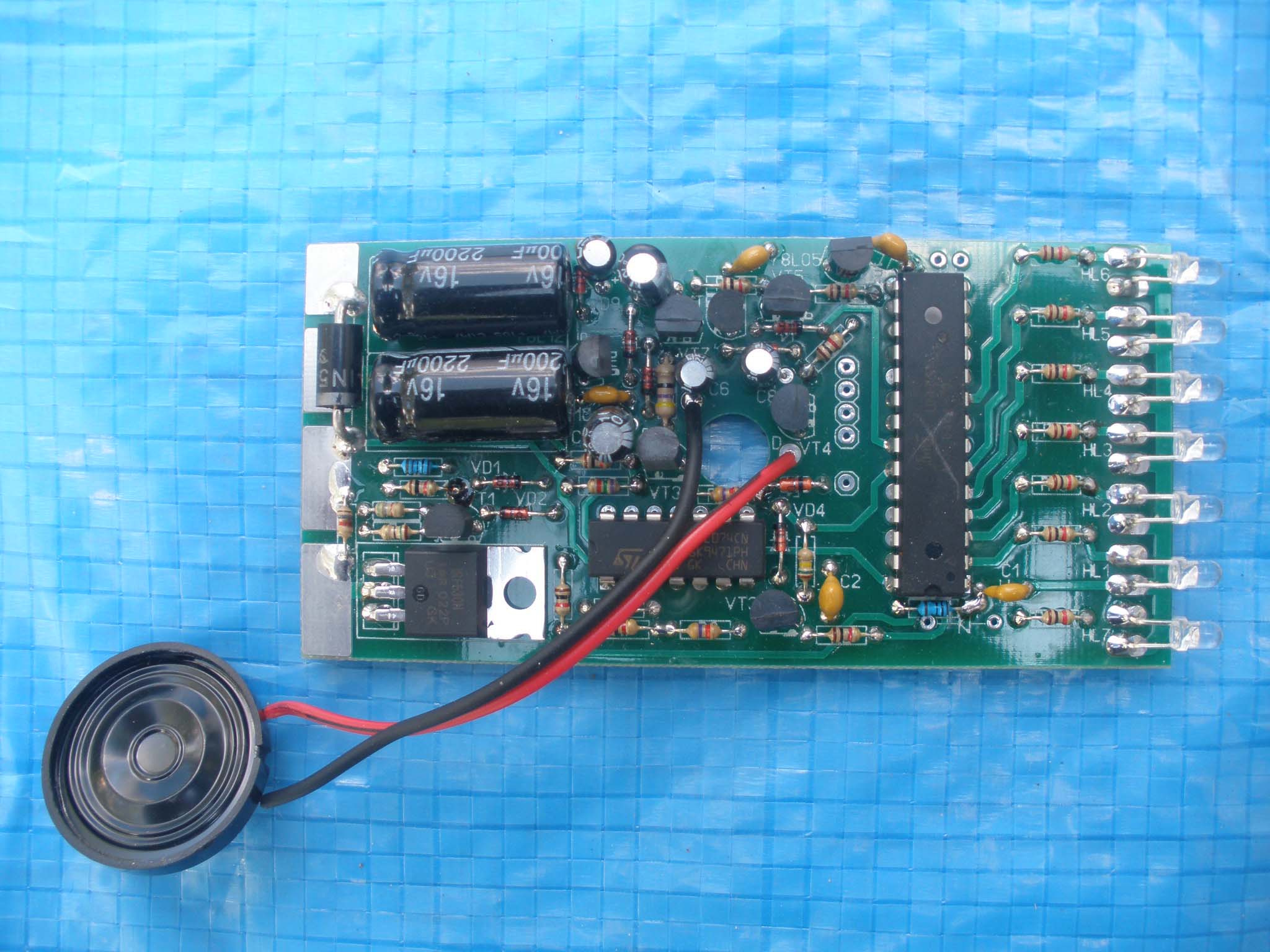

В принцип работы прибора положена электронная схема, основанная на качественной элементной базе, сердцем которой является микроконтроллер с интеллектуальным автоматическим алгоритмом, который выполняет за пользователя все настройки прибора - как первичную, так и постоянную подстройку в процессе работы.

Удобство и простоту в использовании, а также надежность и неприхотливость уже по достоинству оценены многими поисковиками. У этого прибора даже появилась «кличка» - его окрестили незатейливым названием «Веник» или «Метла». Ну что же, мы не против. :)

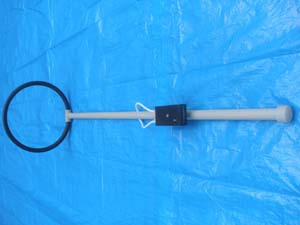

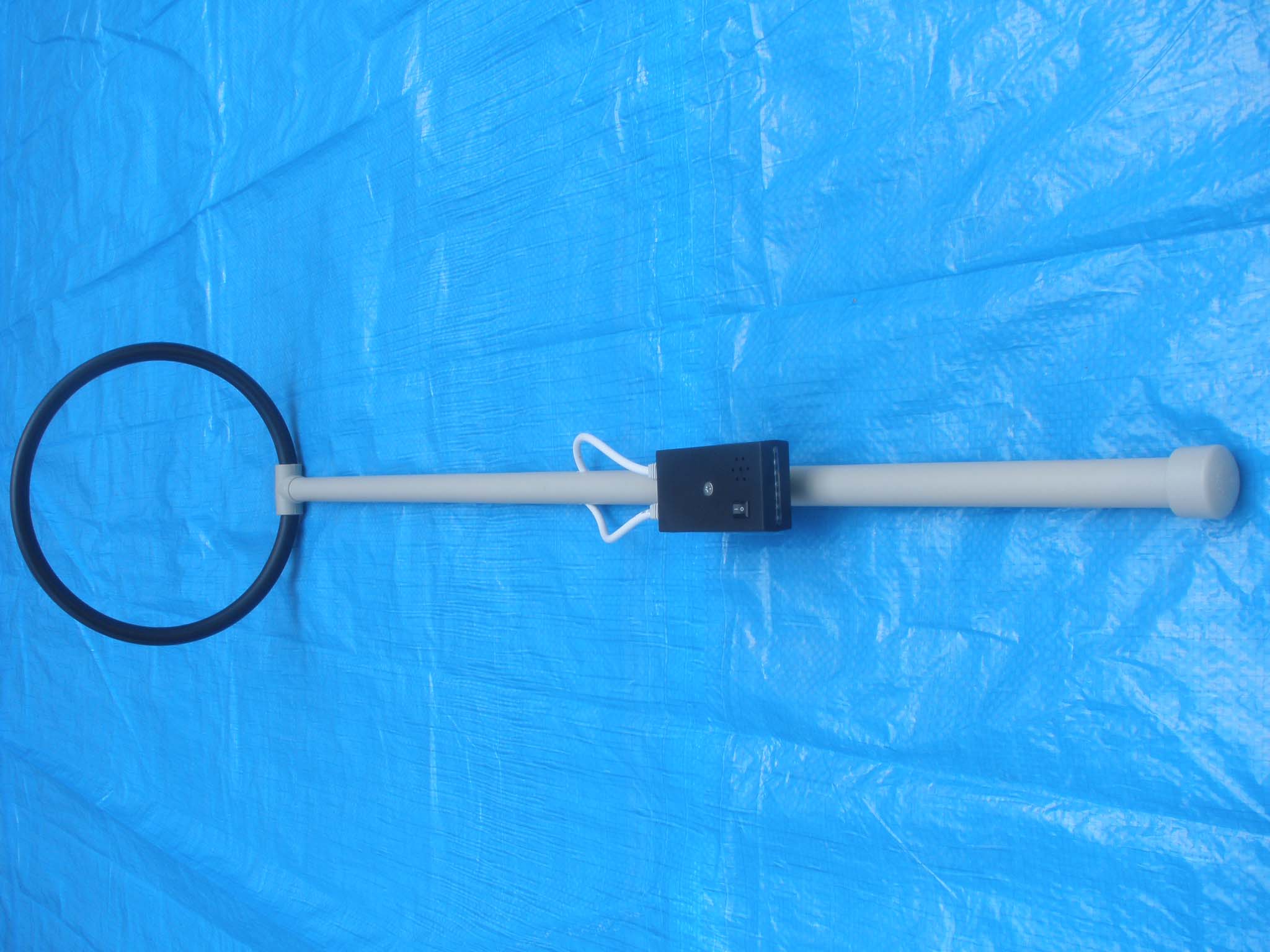

Прибор складывается в компактную конструкцию:

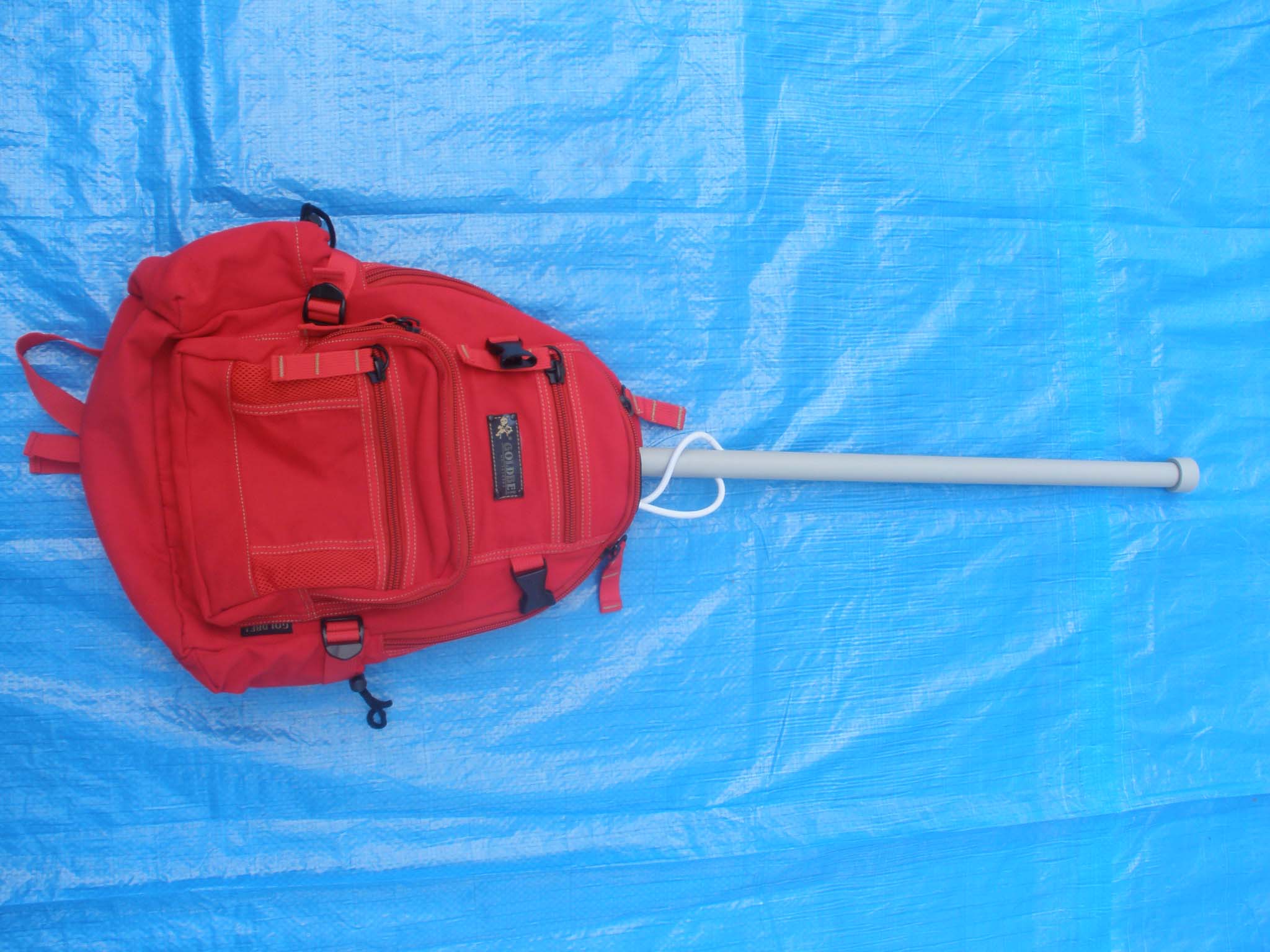

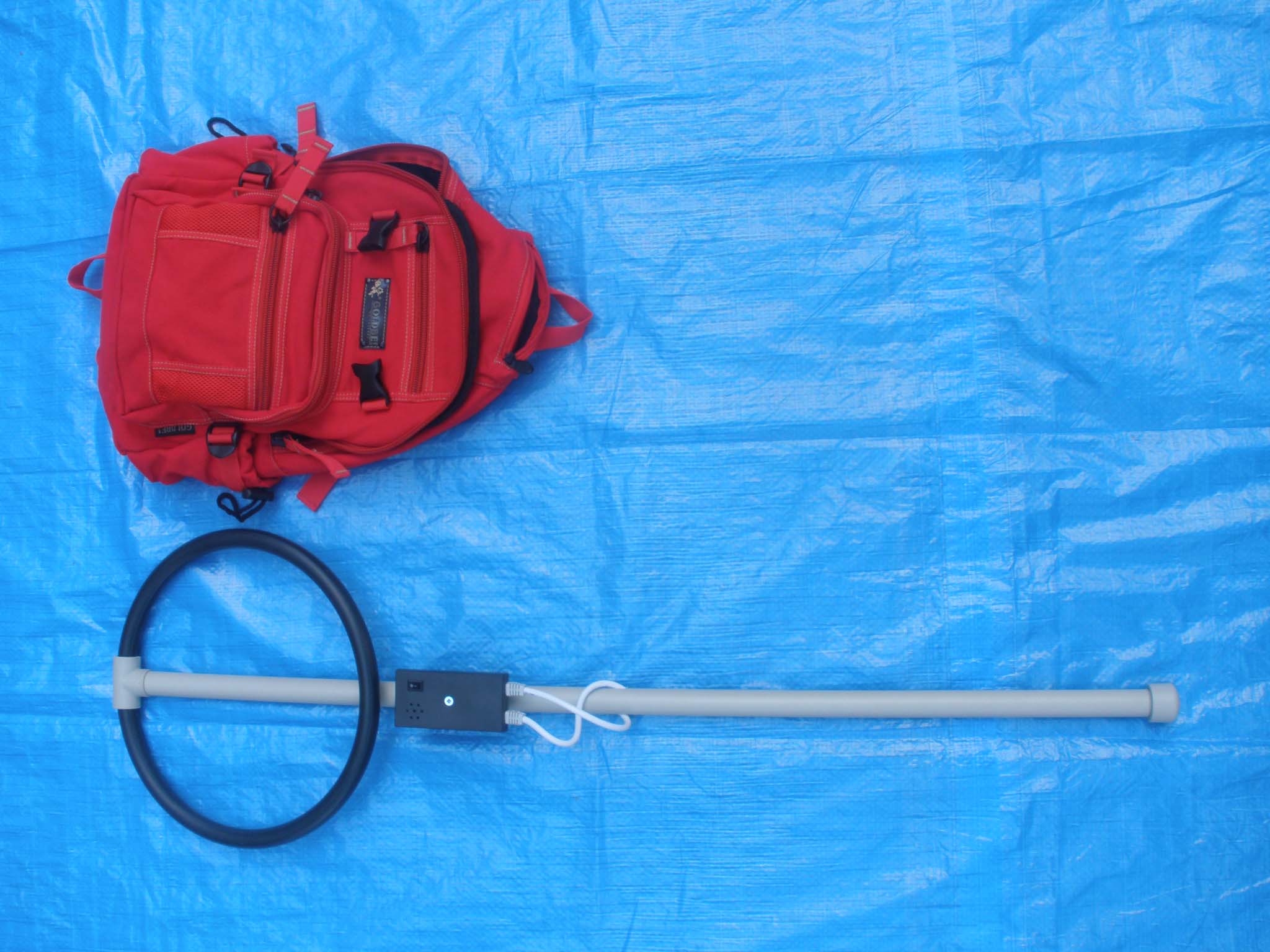

После этих манипуляций, прибор легко помешается вот в таком маленьком рюкзачке.

Прибор компактен и легок, не занимает много места в багаже, разворачивается в рабочее положение буквально за несколько секунд. Автоматическая настройка также занимает немного времени – не более 7 секунд, после чего можно приступать к поиску.

В сложенном состоянии с отстегнутым блоком управления прибор напоминает скорее снасть для рыбалки, чем электронное устройство, что позволяет избежать в поездках чужих любопытных глаз.

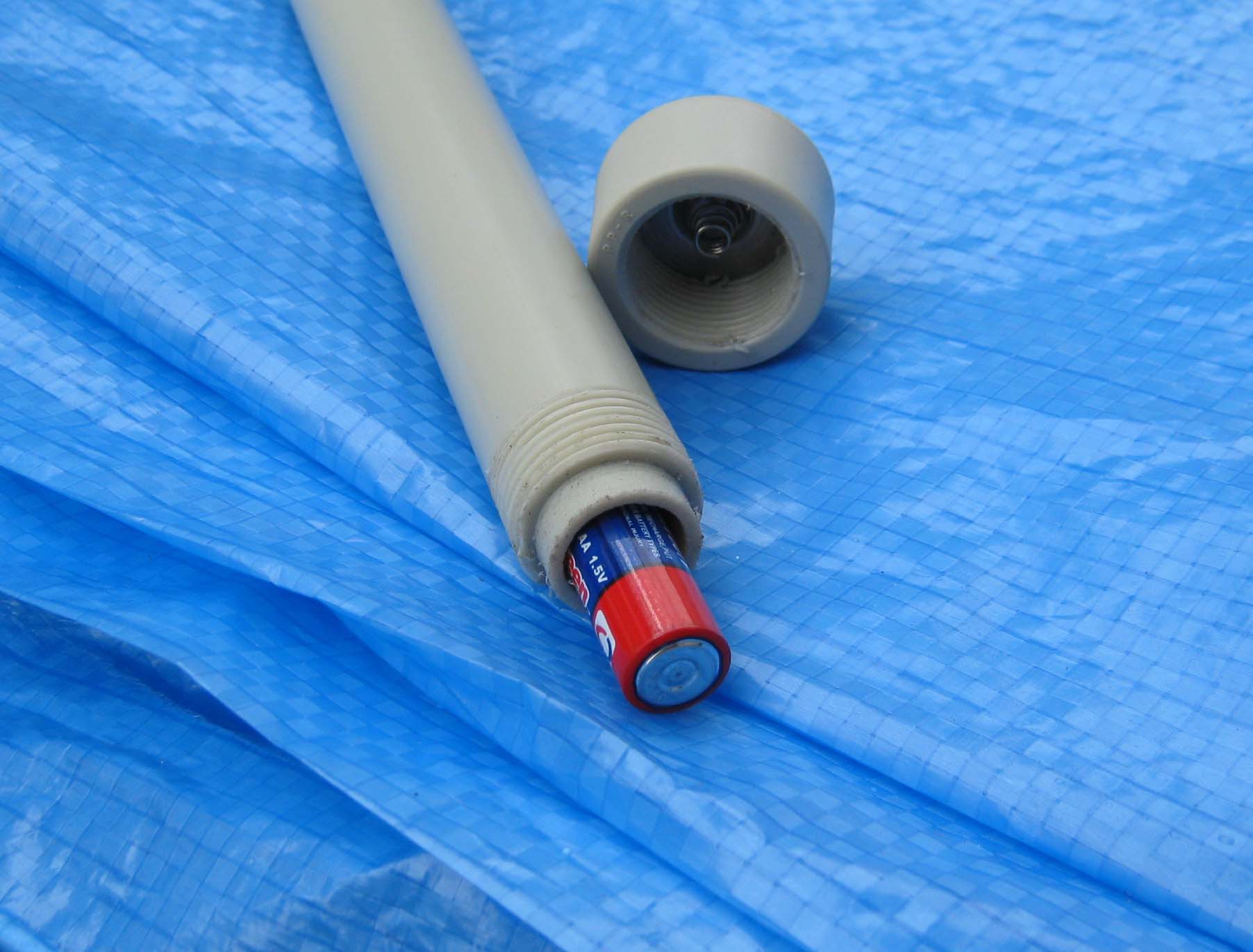

Электрическое питание прибора - 8 элементов типа АА, в качестве которых можно использовать как солевые батарейки, так и аккумуляторы. Элементы питания размещаются в ручке прибора. Время работы от свежего комплекта солевых батареек 5-6 часов, от аккумуляторов, в зависимости от емкости и качества 10 -30 часов.

Начинающим пользователям этот прибор подарит не только незабываемые ощущения прикосновения к тайне и радость от тех находок, которые Вы несомненно отыщете, но и возможность открыть не известные ранее страницы истории своего края.

Прибор не будет лишним в арсенале и «мастистого» поисковика, ведь приборы, работающие на разных физических принципах, позволяют получить более полную информацию об исследуемых объектах, скрытых в грунте.
